>產品介紹
ZXG型中心傳動刮吸泥機由安裝在中心支座上的驅動機構帶動刮、吸泥收集裝置，沿池徑作圓周運動，池底的污泥依靠液體的靜壓作用，通過收集裝置吸到污泥收集槽流入中心排泥管排出。上清液通過池周的溢流堰板流入集水槽，通過出水管排出。該機適用于中、大池徑的輻流式沉淀池。
>產品特點
1,ZXG型中心傳動刮吸泥機由安裝在中心進水柱管上的蝸輪減速電機驅動，通過中心回轉支承的內嚙合齒輪傳動，帶動框架鋼結構、吸泥管臂架、集泥槽、吸泥管路、撇渣裝置等部件轉動，吸泥系統采用多根等距并列的吸泥立管將沉淀污泥經刮泥板導至吸泥管的吸口，靠靜水壓匯入集泥槽后排出池外的形式。
2, 刮吸泥機主要由橋架、減速電機板、吸泥管、中心集泥槽、撇渣裝置鋼出水槽、出水堰板等作為配套輔件中心回轉支承、穩流筒、框架鋼結構、臂架、集泥刮就地控制箱等部件組成，并可將鋼制進水柱管、不銹驅動裝置采用蝸輪減速電機，并內置壓簧式過力矩保護機構。
3,驅動電機采用Y型電機，電源為3P、380V、50HZ，防護等級IP55，F(xiàn)級絕緣；在工作時，各吸泥管自成單元，吸泥濃度可通過設在中心集泥槽的流量調節閥控置就地控制箱為戶外型，不銹鋼外殼，雙層門密封，手動和遠程控制。
>適用范圍
中心傳動刮泥機可廣泛應用于城市、化工、輕紡、冶金等行業的污水處理工程中。其結構合理、效率高、操作維修方便，是一種較理想的污水處理工程配套設施。
 |  |

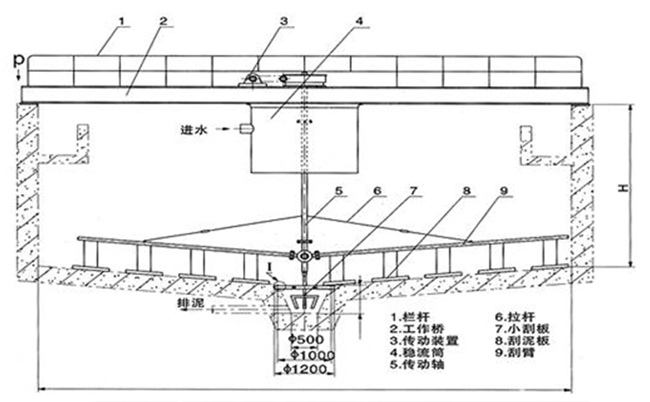

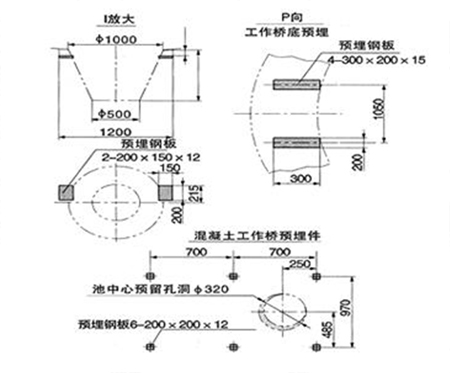

設備示意圖
>產品規格
型號 參數 | 池徑 | 池深 | 驅動功率 | 轉速（m/min） |
ZXG8 | 8 | 3 | 0.75 | 2 |
ZXG10 | 10 | 3 | 1.5 | 2 |
ZXG12 | 12 | 3.5 | 1.5 | 2 |
ZXG14 | 14 | 3.5 | 1.5 | 2 |
ZXG16 | 16 | 3.5 | 1.5 | 2 |
ZXG18 | 18 | 3.5 | 1.5 | 2 |
ZXG20 | 20 | 3.5 | 1.5 | 2 |
ZXG25 | 25 | 3.5 | 2.2 | 2 |
ZXG30 | 30 | 4 | 2.2 | 2 |
ZXG35 | 35 | 4 | 2.2 | 2 |
ZXG40 | 40 | 4.5 | 2.2 | 2 |
ZXG50 | 50 | 4.5 | 2.2 | 2 |
注:設備生產一般根據設計圖紙或現場尺寸確定，以上參數只是通用參數。
